在低溫生物樣本儲存工作中，液氮罐凍存架主要用于收納各類凍存盒、固定凍存管，實現樣本分層擺放、分類管理。很多實驗室在采購凍存架時，經常出現尺寸不符、無法放入提籃、升降卡頓、內部空間適配度差等問題。究其原因，大多是前期尺寸參數測算方式錯誤，僅憑液氮罐型號直接選購，忽略提籃結構、內部內徑、存儲方式等關鍵參數。

　　凍存架尺寸是否匹配，直接影響液氮罐的空間利用率、樣本存取效率以及設備使用安全。尺寸過大無法置入罐體提籃;尺寸過小則會造成內部空間浪費，同時架體在提籃內晃動，容易引發凍存盒偏移、樣本傾倒等問題。本文結合實際操作經驗，講解液氮罐凍存架尺寸的確定方法、核心測量參數以及選型誤區，幫助科研人員快速選到適配的凍存架產品。

　　一、前期認知：決定凍存架尺寸的核心因素

　　在測量參數之前，需要明確：凍存架并不是按照液氮罐外部型號直接匹配，而是以液氮罐提籃參數、儲存模式、配套凍存盒規格三大要素作為選型基準。市面上同容量的液氮罐，不同生產廠家的提籃內徑、深度、卡槽結構均存在細微差異，統一容量規格無法通用全部凍存架。

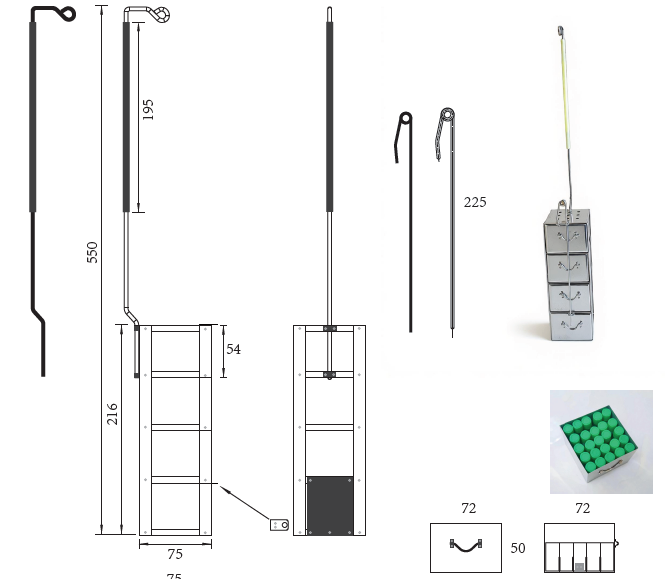

　　二、確定凍存架尺寸的關鍵測量參數

　　完整的凍存架尺寸包含長、寬、高三個基礎維度，同時需要結合提籃結構確認懸掛位、卡位間隙等輔助參數，具體測量方式如下：

　　(一)測量提籃內部長寬，鎖定架體最大外徑

　　長寬是凍存架最基礎的參數，也是最容易出現適配錯誤的參數。常規液氮罐配套提籃分為圓形與方形兩種結構，絕大多數小型儲存型液氮罐配備圓形提籃，大型樣本庫液氮罐多采用方形提籃。

　　如果是方形提籃，直接使用游標卡尺或卷尺，測量提籃內壁左右寬度、前后長度，該數值即為凍存架長寬的上限值。為保障安裝順暢、預留液氮流通間隙，凍存架實際長寬建議比提籃內壁尺寸小2-4mm，避免冷熱收縮后出現卡滯現象。

　　如果是圓形提籃，無需測量周長，重點測量提籃內直徑。圓形提籃適配的凍存架多為正多邊形或圓形結構，架體最大外接直徑，需要小于提籃內徑3-5mm，防止架體升降過程中摩擦罐體內壁。

　　(二)測算提籃有效深度，規劃凍存架整體高度

　　很多用戶在選購時只關注長寬，忽略高度參數，最終出現凍存架裝入后，提籃無法正常下落閉合、罐蓋無法密封的問題。高度參數測量核心為提籃有效深度，而非液氮罐整體高度。

　　有效深度指提籃懸掛到位后，可供放置凍存架與凍存盒的垂直空間。測量時將提籃歸位至正常工作位置，測量提籃底端至罐體瓶口限位處的垂直距離。凍存架整體高度需要結合分層數量、凍存盒高度綜合計算：單排單層凍存架高度需低于有效深度10mm以上;多層抽屜式凍存架，需預留出抽屜抽拉余量以及凍存盒開蓋操作空間。

　　同時區分儲存模式：浸泡式儲存需要將樣本完全浸入液氮，凍存架高度不宜過高，保證下層樣本可充分接觸液氮;氣相式儲存依靠罐內低溫氣體控溫，可適當增加分層高度，提升空間利用率。

　　(三)結合凍存盒規格，設定架體內腔尺寸

　　外部尺寸適配提籃，內部尺寸則需要適配日常使用的凍存盒。現階段實驗室通用凍存盒規格相對統一，主流尺寸分為兩類：常規25孔、50孔小型凍存盒以及81孔、100孔標準凍存盒。

　　在確定內腔尺寸時，優先統計實驗室常用凍存盒的長寬高數據，單層凍存架內腔長寬需大于凍存盒外部尺寸1-2mm，方便工作人員快速取放凍存盒;若需要同時放置多盒樣本，按照并排擺放的總長度，疊加盒體之間1mm的安全間隙即可。不建議內腔尺寸預留過大，過大的間隙會導致凍存盒在架體內晃動，長期升降操作易造成凍存管錯位、滑落。

　　(四)核對懸掛結構參數(懸掛式凍存架專用)

　　懸掛式凍存架是目前普及率最高的款式，依靠兩側掛耳固定在提籃瓶口位置，這類款式除基礎長寬高外，還需要測量掛耳跨度、掛耳厚度兩個參數。掛耳跨度過大無法卡入瓶口，跨度過小則懸掛不穩定，易發生脫落。常規掛耳厚度控制在1-2mm，適配絕大多數YDS系列液氮罐瓶口卡槽。

　　三、不同類型凍存架尺寸選型參考標準

　　1、懸掛式分層凍存架

　　適配便攜式、小型固定式液氮罐，多用于高校實驗室、小型檢測機構。尺寸參考：外接直徑適配80mm-160mm圓形提籃，高度分為2層、4層、6層等規格，單層高度適配常規20mm-30mm厚度凍存盒。選型核心以瓶口直徑、提籃內徑為主。

　　2、抽屜式凍存架

　　多用于大容量方形提籃液氮罐、生物樣本庫專用液氮罐。整體為方形結構，長寬根據提籃內壁定制，分層抽屜可獨立抽拉。選型重點測算提籃長寬與有效深度，適合大批量樣本集中儲存。

　　3、一體式分格凍存架

　　結構簡單、性價比高，整體無可拆卸部件，適合短期樣本儲存。尺寸完全貼合提籃內部輪廓，內部預設固定分格，無需自行規劃擺放位置，適配新手用戶使用。

　　四、常見尺寸選型誤區及規避方法

　　誤區一：僅憑液氮罐型號直接采購。同款YDS-10、YDS-20液氮罐，不同廠家的提籃內徑、深度存在5-10mm誤差，直接按型號采購極易出現尺寸偏差。規避方式：優先實測提籃參數，而非參照罐體型號。

　　誤區二：不留安全間隙，尺寸卡死適配。低溫環境下金屬材質凍存架會出現輕微冷縮，同時提籃升降過程中會產生小幅晃動。零間隙適配容易造成架體卡頓、磨損。建議長寬高均預留2-5mm安全間隙。

　　誤區三：忽略凍存盒高度，導致分層無法使用。部分用戶只測量外部尺寸，忽略單層內部高度，裝入凍存盒后無法閉合盒蓋，或多層之間相互擠壓。選型前務必同步統計凍存盒完整參數。

　　五、補充：定制化凍存架尺寸注意事項

　　針對非標規格液氮罐、特殊尺寸凍存盒，市面上標準成品凍存架無法滿足使用需求時，多數廠商支持定制服務。定制過程中，需向廠家提供四項數據：提籃內壁長寬/內徑、提籃有效深度、瓶口卡槽間距、常用凍存盒規格。同時明確儲存模式與分層數量，廠家即可結合參數優化尺寸，在保障使用安全的前提下最大化利用罐體存儲空間。

　　確定液氮罐凍存架尺寸，核心邏輯可以概括為：以提籃尺寸定外部規格，以凍存盒尺寸定內腔規格，以儲存場景定整體高度與結構類型。摒棄單純依靠罐體型號選型的方式，通過精準測量提籃長寬、有效深度、懸掛結構參數，結合自身日常使用的凍存盒規格，就能篩選出適配性較高的凍存架產品。

　　合理的尺寸匹配，不僅能規避安裝卡頓、樣本損壞等問題，還能最大化挖掘液氮罐內部儲存空間，優化樣本存取流程，降低低溫儲存過程中的各類風險，為細胞、胚胎、組織標本等生物樣本提供穩定、規范的儲存環境。
